توريد الجريلات والدكت الصاج — دفيوزرات وفتحات وصاج مجلفن
الجريلة هي الجزء الوحيد من التكييف المخفي اللي هتشوفه كل يوم — والدكت هو اللي بيقرر الهوا هيوصلها ولا لأ. بنورّد بنود توزيع الهوا كاملة: جريلات إمداد (Supply) وراجع (Return)، دفيوزرات مربعة ودائرية، جريلات سلوط وفلوبار، أبواب كشف ودامبرات، ودكت صاج مجلفن بحصر بالوزن من الرسومات. الأسعار بالكمية في عرض السعر — للمشاريع والمقاولين في مصر كلها.
أمثلة من بنود التوريد — بالمقاسات المسجّلة عندنا
عيّنة من البنود المسجّلة في نظام الشورى بأسمائها ومقاساتها. البنود دي مش معروضة على المتجر الأونلاين، فـسعرها بيتحدد بالكمية في عرض السعر مع باقي بنود المشروع:
| البند | المقاسات المسجّلة | بيُستخدم في |
|---|---|---|
| جريلة سابلاي (إمداد) — خطية | عرض 10 · 11 · 13 · 14 · 15 · 17 · 18 · 20 · 25 · 30 · 40 سم (من 4 لـ16 بوصة) | خروج الهوا المكيّف من الدكت للمكان |
| جريلة ريترن (راجع) — خطية | عرض 10 · 11 · 14 · 15 · 18 · 20 · 25 سم | سحب هوا الغرفة راجع للوحدة |
| جريلة سلوط | سابلاي فتحتين و3 فتحات · ريترن فتحتين | مخارج طولية رفيعة ماشية مع خطوط الجبس |
| فلوبار | مخرج واحد · فتحتين · 3 فتحات | خط هوا مستمر في الأسقف والديكورات الحديثة |
| دفيوزر مربع (من غير بوكس) | 15×15 · 20×20 · 25×25 · 30×30 · 35×35 · 40×40 · 60×60 سم | توزيع من السقف في أكتر من اتجاه — مكاتب ومحلات |
| دفيوزر دائري (من غير بوكس) | قطر 10 · 12.5 · 15 · 20 · 25 · 30 · 40 · 45 · 50 · 60 سم | أسقف مفتوحة أو ديكور دائري ومخارج الهوا النقي |
| بوكس دفيوزر · بوكس للجريلة | على مقاس المخرج | ربط المخرج بالدكت |
| جريلة خارجي | 4 · 5 · 6 · 8 · 10 بوصة | نهايات التهوية والطرد على الواجهة |
| باب كشف | 40×40 · 50×50 · 60×60 · 60×120 سم | الوصول للوحدة والفلتر والدامبرات بعد قفل الجبس |
| دامبرات | VCD مقاس 35×20 و40×20 سم · دامبر 35×35 · دامبر 6 و8 بوصة · دامبر هوا نقي بموتور | ضبط كمية الهوا بين الفروع |
| دكت صاج | دكت تكييف مضلع ومدور · صاج مدور 8 و10 بوصة · دكت مدور لتهوية الحمامات والمطابخ قطر 4 و5 و6 بوصة · صاج بالطن | شبكة التوزيع والتهوية |
| عزل وملحقات | عزل خارجي (صوف زجاجي) · عزل داخلي (جاسكت) · كانفس · دكت قماش (Textile Duct) | منع التكثيف وتقليل الاهتزاز والصوت |
المقاسات منقولة من أسماء البنود في النظام كما هي. الجريلات النهائية بتتصنّع بعد اعتماد الشكل واللون — الخطوات تحت.
الجريلة بتتختار بوظيفتها — مش بشكلها
دي القاعدة المكتوبة في مواصفاتنا المعتمدة. قبل ما نرشّح نوع ومقاس، بنراجع خمس حاجات بالترتيب:
التصرّف المطلوب
كمية الهوا اللي لازم تطلع من المخرج ده بالذات — جاية من حساب الحمل وتوزيعه على المخارج، مش من مقاس الفتحة اللي في الجبس.
سرعة الهوا
مخرج صغير على كمية هوا كبيرة يعني سرعة عالية وتيار مزعج على اللي قاعدين تحته. المقاس بيكبر لحد ما السرعة تبقى مريحة.
مستوى الصوت
أوضة النوم والمكتب الهادي غير الصالة والمحل. السرعة الزيادة في الجريلة بتطلع صفير حتى لو الجهاز نفسه هادي.
شكل التشطيب
سلوط أو فلوبار مع خطوط الجبس، دفيوزر مربع في السقف المفتوح، دائري مع الديكور الدائري — بعد ما الوظيفة تتحقق مش قبلها.
سهولة الصيانة
الجريلة اللي قدام الفلتر لازم تتفك بسهولة، والدامبر لازم يكون له وصول. ده بيتقرر قبل قفل الجبس مش بعده.
وزن صاج الدكت — الجدول اللي بنحصر بيه
الدكت الصاج بيتسعّر غالبًا بالوزن، فالحصر الدقيق بيحمي الطرفين. دليل الإدارة الهندسية عندنا بيحسب وزن جسم الدكت بس (من غير الإكسسوارات والعزل والتعليق): مساحة الصاج المفرودة (م²) × السُمك (مم) × 7.85، وللصاج المجلفن بيتضاف وزن طبقة الزنك: درجة Z275 = 0.275 كجم لكل م² على الوجهين.
| السُمك (مم) | حديد أسود (كجم/م²) | مجلفن Z275 (كجم/م²) |
|---|---|---|
| 0.50 | 3.925 | 4.200 |
| 0.60 | 4.710 | 4.985 |
| 0.70 | 5.495 | 5.770 |
| 0.80 | 6.280 | 6.555 |
| 0.90 | 7.065 | 7.340 |
| 1.00 | 7.850 | 8.125 |
| 1.20 | 9.420 | 9.695 |
| 1.50 | 11.775 | 12.050 |
الجدول للأوزان بس — مش لاختيار السُمك المناسب للتصنيع. ولو شهادة المورّد فيها وزن متر مربع موثّق، هو اللي بيتاخد لأنه شامل الجلفنة وتفاوت السُمك.
مثال حصر — وليه مفيش «نسبة هالك» مستخبية
مثال من نفس الدليل: دكت مستطيل 60×40 سم بطول 10 متر وسُمك 0.7 مم. محيط المقطع = 2 × (0.60 + 0.40) = 2 متر، يعني 20 م² صاج. بالحديد الأسود: 20 × 5.495 = 109.90 كجم، ولو مجلفن Z275: 20 × 5.770 = 115.40 كجم. والدكت الدائري بيتحسب بالمحيط: π × القطر × الطول.
الأكواع والتحويلات والتفرعات بتتحسب كل قطعة لوحدها من أبعادها المفرودة، والكوع ما بيتحسبش مرتين — مرة جوه طول المسار ومرة لوحده. وكل جزء ليه سُمك مختلف بيتحسب لوحده؛ مش بنجمع مساحات سماكات مختلفة ونضربها في سُمك واحد.
والأهم: مش بنضيف نسبة ثابتة تحت اسم «هالك» أو «زيادات» من غير ما نقول بتمثل إيه. هالك القص — الصاج اللي بيفضل برّه القطعة بعد التصنيع — مش جزء من الصاج الراكب. ولو فيه تقدير، بيتكتب صريح في الحصر عشان تقدر تراجعه وتقارنه بأي عرض تاني.
من الرسومات للتسليم — مين بيعمل إيه
أعمال الدكت والصاج والجريلات بينفّذها غالبًا مقاول دكت متخصص، ومسؤولية الشورى إدارة الاعتماد الفني والمتابعة والتسليم النهائي ليك. ده التسلسل:
استلام الرسومات والحصر
المهندس المسؤول بيسلّم مقاول الدكت الرسومات المعتمدة، والحصر بيتعمل بالمقاسات والسماكات بند ببند.
اعتماد شكل ولون الجريلات
قبل تصنيع الجريلات النهائية بنعرض عليك الشكل واللون ونعتمدهم مع مهندسنا — عشان مفيش مرتجعات بعد التصنيع.
التصنيع طبقًا للرسومات
دكت الإمداد صاج مجلفن بسماكة مناسبة للأبعاد، و7/10 مم كحد أدنى في التطبيقات المعتمدة عندنا ما لم الحسابات تطلب أكتر.
التعليق والتركيب
تثبيت محكم من غير اهتزاز وبالتنسيق مع الجبس والكهربا. والوحدة الداخلية نفسها ما بتتعلقش على الجبسمبورد — الحمل بيتنقل لعنصر إنشائي.
السيليكون والعزل
عزل خارجي بالصوف الزجاجي لدكت الإمداد وللراجع عند الحاجة، وعزل الوصلات، ووصلة كانفس حراري عند الوحدة تقلّل الاهتزاز والصوت.
الجريلات والدامبرات والفتحات
تركيب المخارج والدامبرات، وفتحة صيانة 50×50 للوصول للوحدة، وباب كشف قدام الفلتر لو المساحة الجانبية مش كفاية لسحبه.
اختبار الهوا والتسليم
توزيع الهوا بيتختبر على كل مخرج، والتسليم نضيف من غير خدوش، ورسومات As-Built إلزامية لمشاريع الدكت والكونسيلد متعدد الوحدات.
باب الكشف ومكان الجريلة — قرارات ليها ورق
لو وحدة الكونسيلد قريبة من حيطة أو عائق والفلتر مش هيطلع من جنبها، ممنوع نركّب بالشكل ده. الحل المكتوب عندنا: باب كشف صاج في مجرى الراجع (Return Plenum) قدام الفلتر مباشرة، بيتفك ويتركّب بصواميل ومسامير (Nut and Bolt)، ومقاسه على مقاس الفلتر بخلوص يسمح بسحبه كامل. الفلتر اللي مش هيتنضّف هيخنق الجهاز في أول موسم.
ولو حد طلب يلغي فتحات الصيانة، أو يغيّر مكان جريلة بشكل يأثر على الأداء، أو يستخدم مقاسات مخالفة للتوصيات — بنشرح المخاطر بوضوح، ونوثّقها كتابةً، والعميل بيوقّع إقرار بعلمه قبل التنفيذ. ده مش تعقيد؛ ده اللي بيحمي الطرفين لما الصيف ييجي. وتفاصيل تصميم المسارات والمقاسات وموازنة الشبكة في صفحة أعمال الدكت.
للمقاولين ومهندسين الديكور — إزاي تطلب
البنود دي بتتطلب مع الأجهزة أو لوحدها، والعرض بيتعمل على حصرك أو على رسوماتك:
ابعت الحصر أو الرسومات
BOQ بالمقاسات والأعداد، أو الرسومات وإحنا نحصر: نوع الجريلة (سابلاي/ريترن/سلوط/دفيوزر) ومقاسها وعددها، ومسارات الدكت.
عرض سعر بالكمية
عرض مكتوب بتاريخ صلاحية: الدكت بالوزن والجريلات بالعدد. بنطلّع فاتورة ضريبية للشركات والمقاولين.
الدفع
تحويل بنكي أو شيكات أو كاش أو دفعات مع مراحل التوريد — الطريقة والجدول بيتحددوا في عرض السعر.
مصر كلها للمشاريع
توريد الشركات والمشاريع مش مقصور على مناطق المتجر الأونلاين. التسليم بإذن تسليم وفاتورة.
شكل التنفيذ

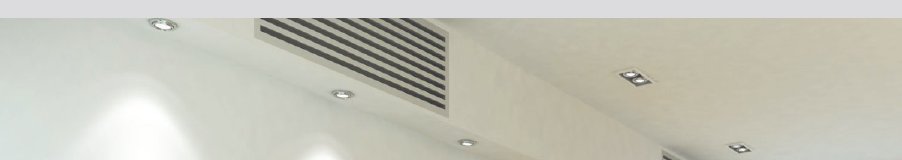

صور توضيحية لسقف معلق بجريلات ووحدة مخفية بدكت — للتوضيح مش لمشروع بعينه.
صفحات مرتبطة
باقي بنود المنظومة والجماهير اللي بنخدمها:
اقرا قبل ما الجبس يتقفل
مقالات من فريقنا الهندسي:
عندك حصر جريلات أو رسومات دكت؟
ابعتهم ونرجعلك بعرض سعر بالكمية: الجريلات بالنوع والمقاس والعدد، والدكت بالوزن والسُمك — بند ببند ومن غير نسب مستخبية.
أسئلة شائعة عن توريد الجريلات والدكت
سعر جريلات التكييف كام؟
بيتحدد بالكمية في عرض السعر، لأن الجريلات والدفيوزرات عندنا مش معروضة على المتجر الأونلاين. الرقم بيختلف بالنوع (سابلاي، ريترن، سلوط، فلوبار، دفيوزر) والمقاس والعدد واللون المعتمد. ابعت الحصر أو الرسومات ونرجعلك بعرض مكتوب.
الدفيوزر الدائري متاح بأنهي مقاسات؟
المسجّل عندنا من غير بوكس: قطر 10 و12.5 و15 و20 و25 و30 و40 و45 و50 و60 سم، والبوكس بند لوحده. المقاس الصح بيتحدد بكمية الهوا وسرعته في المكان، مش بشكل السقف بس.
إيه الفرق بين جريلة السابلاي والريترن؟
السابلاي (الإمداد) هي اللي بيخرج منها الهوا المكيّف من الدكت للمكان، والريترن (الراجع) بتسحب هوا الغرفة راجع للوحدة. الاتنين متاحين بالعرض، والريترن اللي قدام الفلتر لازم تتفك بسهولة عشان الصيانة.
صاج الدكت المجلفن بيتحسب إزاي؟
بالوزن غالبًا: مساحة الصاج المفرودة × السُمك بالمللي × 7.85، وللمجلفن Z275 بيتضاف 0.275 كجم لكل متر مربع. كل جزء بيتحسب بسُمكه، ومش بنضيف نسبة هالك ثابتة من غير ما نكتب بتمثل إيه.
ينفع أختار لون وشكل الجريلات؟
أيوة، وده شرط عندنا مش اختيار. قبل تصنيع الجريلات النهائية بنعرض عليك الشكل واللون ونعتمدهم بالتنسيق مع مهندسنا، عشان مفيش مرتجعات ولا تكلفة زيادة بعد التصنيع.
بتطلّعوا فاتورة ضريبية وبتورّدوا للمحافظات؟
أيوة — بنطلّع فاتورة ضريبية للشركات والمقاولين، والتسليم بإذن تسليم. توريد المشاريع والشركات في مصر كلها، والدفع تحويل بنكي أو شيكات أو كاش أو دفعات مع مراحل التوريد حسب عرض السعر.
