وحدة التكثيف (Condensing Unit) — نظام DX منفصل للقدرات الكبيرة

وحدة التكثيف هي الجزء الخارجي من نظام تكييف مركزي منفصل: جوّاها الضاغط وملف التكثيف ومراوح الطرد ولوحة التحكم، وبتتوصّل بخطين نحاس بوحدة مناولة هواء (Air Handling Unit) جوّه المبنى، ووحدة المناولة هي اللي بتبرّد الهواء وتوزّعه على شبكة الدكت. يعني الوحدة دي مش بتشتغل لوحدها — بتتصمّم وتتورّد كطقم مُطابَق مع الجزء الداخلي.

الفرق بينها وبين الوحدة المجمّعة إن هنا الجزء الخارجي والداخلي منفصلين، وده بيدّي مرونة كبيرة في المكان: الضاغط وصوته وحرارته برّه على السطح أو في فناء جانبي، ووحدة المناولة جوّه في غرفة ماكينات أو فوق سقف مستعار. عشان كده بنرشّحها للمصانع والمخازن والصالات والمعارض والمقرات الإدارية اللي مكان الوحدة المجمّعة فيها صعب أو الضوضاء فيها مشكلة.

القدرة والموديل بيتحددوا بعد حساب أحمال كامل — مش بالمساحة وبس.
لازم مطابقة معتمدة بين وحدة التكثيف ووحدة المناولة: قدرة وتدفق هواء وضغط ساكن ووسيط تبريد.
خطوط النحاس ليها حدود طول وفرق منسوب ومصائد زيت — وأي تجاوز بيقلّل القدرة ويقصّر عمر الضاغط.
التغذية غالبًا 3 فاز 380 فولت، مع مراعاة تيار البدء ومسافات الخدمة حوالين الوحدة.

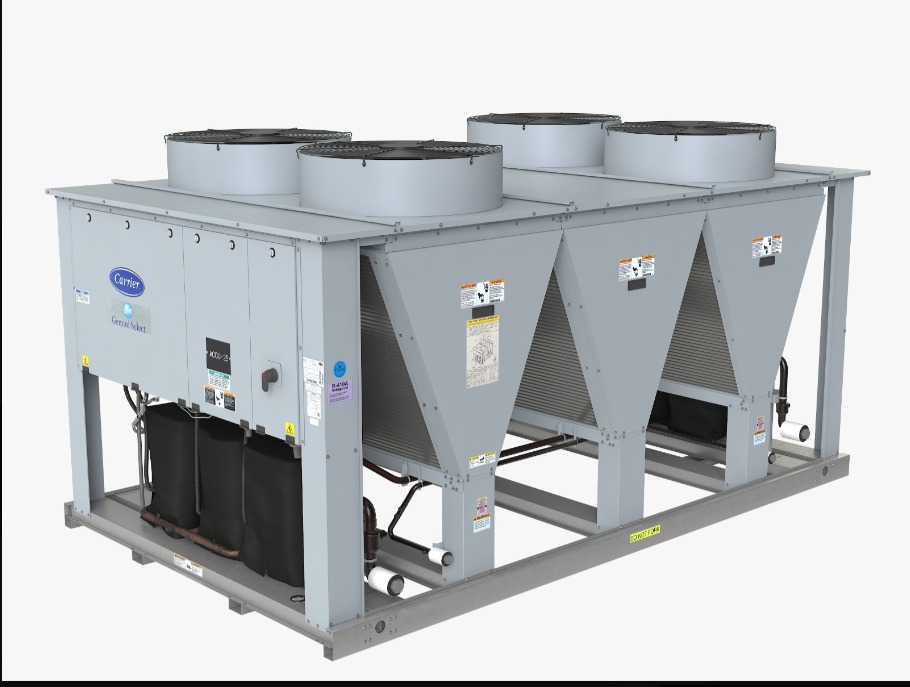

متاحة مبرّدة بالهواء (زي الصورة) أو مبرّدة بالمياه — والتانية بتحتاج برج تبريد وطلمبات ومعالجة مياه.

دليل وحدات التكثيف بالتفصيل التكييف المركزي اطلب عرض سعر هندسي

روابط تفيدك

اطلب دراسة هندسية وعرض سعر أو تواصل معنا — الشورى لحلول التبريد والتكييف.

إيه اللي جوّه وحدة التكثيف؟

أربع مكونات أساسية: الضاغط اللي بيرفع ضغط وسيط التبريد، وملف التكثيف اللي بيتخلّص من الحرارة، والمراوح اللي بتسحب الهوا خلال الملف، ولوحة التحكم والحماية. وفي الوحدات الأكبر بيبقى فيه أكتر من ضاغط ودايرة عشان الوحدة تقدر تشتغل على أحمال جزئية بدل ما تفضل تفصل وتشتغل.

ودي نقطة بتفرق في الفاتورة: وحدة بدايرة واحدة على حمل نص طاقتها بتشتغل تشغيل متقطّع، والوحدة متعددة الدوايرـ بتنزل بقدرتها بالتدريج. لو المشروع بيشتغل ساعات طويلة على أحمال متغيّرة، الفرق ده بيرجع فلوسه.

المطابقة مع وحدة المناولة — أهم قرار في المشروع

وحدة التكثيف ووحدة المناولة بيتباعوا منفصلين، وده بيفتح باب أكبر غلطة بنشوفها: تركيب وحدة تكثيف مع دورة داخلية مش مطابقة ليها. النتيجة إما تبريد أقل من المطلوب، أو رجوع سائل للضاغط وتلف مبكر. المطابقة بتتعمل من جداول المصنّع للموديل المحدد، وبنراجع فيها القدرة وتدفق الهوا والضغط الساكن اللي شبكة الدكت محتاجاه.

مكان الوحدة وخطوط النحاس

الوحدة محتاجة هوا داخل وخارج من غير ما الهوا الساخن يرجع يتسحب تاني، ومسافات خدمة حوالين الملف عشان التنظيف والصيانة، وقاعدة مستوية بعوازل اهتزاز. وخطوط النحاس بيتحسبلها الطول الفعلي وفرق المنسوب بين الوحدتين، وبتتعمل مصائد زيت لما الفرق يكبر عشان الزيت يرجع للضاغط — والتفاصيل في أعمال خطوط النحاس.

الصيانة اللي بتحافظ على الضاغط

تنظيف ملف التكثيف قبل الصيف، ومتابعة ضغوط الطرد والسحب، وفحص المراوح والكونتاكتورات، ومراجعة الفلاتر ومواسير الصرف في وحدة المناولة. الملف المتربّك بيرفع ضغط الطرد ويرفع الاستهلاك ويقصّر عمر الضاغط، وده أرخص بند صيانة وأغلى بند إهمال — شوف صيانة التكييف.

أسئلة شائعة عن المنتج ده

ليه مفيش سعر معروض لوحدة التكثيف؟
لأن الوحدة دي مش صنف جاهز بسعر ثابت — هي نص النظام. القدرة والموديل بيتحددوا من حساب الأحمال، والباقي (وحدة المناولة وخطوط النحاس وشبكة الدكت واللوحة الكهربائية) بيتحسب من المخططات. أي رقم قبل المعاينة بيبقى تقديري، وإحنا بنفضّل نقول الرقم الحقيقي بعد الدراسة، وعرضنا بيبقى شامل التوريد والتركيب.

إيه الفرق بينها وبين الوحدة المجمّعة (Packaged)؟
الوحدة المجمّعة كل حاجة فيها في صندوق واحد، فبتحتاج مكان قريب من المساحة وشبكة دكت توصله. وحدة التكثيف بتفصل الجزء الخارجي (الضاغط والملف والمراوح) عن الجزء الداخلي (وحدة المناولة)، فتقدر تحط الضوضاء والحرارة بعيد على السطح وتحط دورة الهواء جوّه في غرفة ماكينات. ودي الميزة الأساسية في المصانع والصالات والمقرات الكبيرة.

هي بتشتغل مع أي وحدة مناولة؟
لأ. لازم مطابقة (Matching) معتمدة من المصنّع بين وحدة التكثيف ووحدة المناولة: القدرة وتدفق الهواء والضغط الساكن ونوع وسيط التبريد ووسيلة التحكم في السعة. التركيب من غير مطابقة صحيحة بيقلّل القدرة الفعلية وبيعرّض الضاغط للتلف، وأغلب مشاكل «الوحدة مش بتبرّد» اللي بنتنادى عليها سببها ده.

الدراسة والمقايسة بفلوس؟
لأ. حساب الأحمال وترشيح القدرة وإعداد المقايسة التفصيلية مجانية — ابعت المخطط واطلب عرض سعر هندسي.
