جدول أقطار مواسير الفريون وأطوال الوصلات — كاريير وميديا
مرجع فني كامل لأقطار مواسير النحاس (الغاز والسائل) وأقصى طول للوصلات وأقصى فرق ارتفاع بين الوحدة الداخلية والخارجية، لموديلات تكييف كاريير وميديا — بالإضافة لبيانات الضواغط (النوع والمورد والمنشأ). الأرقام منقولة من كتالوجات المُصنّع الرسمية. الجداول دي تخص الموديلات اللي بتشتغل بفريون R410A — والسلاسل الأحدث (اكس كول نيو / اكس كول إنفرتر / اكستريم / ايكو ماستر) بتشتغل بـR32 — موديلاتها في القسم الخامس تحت.
إزاي تقرا الجدول؟
• قطر ماسورة الغاز هي الماسورة الأكبر (ماسورة السحب) وماسورة السائل هي الأصغر — والاتنين لازم يكونوا بالمقاس المذكور بالظبط.
• أقصى طول للوصلات = أقصى مسافة مواسير مسموح بيها بين الوحدة الداخلية والخارجية للموديل ده.
• أقصى فرق ارتفاع = أقصى فرق في المنسوب بين الوحدتين (فوق أو تحت).
• تجاوز أي رقم من دول من غير مراجعة هندسية بيقلل التبريد وبيحمّل الضاغط فوق طاقته.
• الاسم التجاري هو الاسم اللي بيتباع بيه الجهاز في السوق المصري (أوبتي ماكس، بريستيج، ميشن…) — والكود هو المرجع الرسمي عند الشراء والصيانة.
• قطر ماسورة الغاز هي الماسورة الأكبر (ماسورة السحب) وماسورة السائل هي الأصغر — والاتنين لازم يكونوا بالمقاس المذكور بالظبط.
• أقصى طول للوصلات = أقصى مسافة مواسير مسموح بيها بين الوحدة الداخلية والخارجية للموديل ده.
• أقصى فرق ارتفاع = أقصى فرق في المنسوب بين الوحدتين (فوق أو تحت).
• تجاوز أي رقم من دول من غير مراجعة هندسية بيقلل التبريد وبيحمّل الضاغط فوق طاقته.
• الاسم التجاري هو الاسم اللي بيتباع بيه الجهاز في السوق المصري (أوبتي ماكس، بريستيج، ميشن…) — والكود هو المرجع الرسمي عند الشراء والصيانة.
أولًا: أقطار وأطوال مواسير الفريون — أجهزة كاريير Carrier
🧊 فريون الجدول ده: R410A (حسب كتالوج المُصنّع). سلاسل اكس كول نيو واكس كول إنفرتر واكستريم وايكو ماستر بتشتغل بـR32 وليها كتالوج منفصل — ممنوع الخلط بين النوعين.
| موديل الجهاز | الاسم التجاري / النوع | قطر ماسورة الغاز (بوصة) | قطر ماسورة السائل (بوصة) | أقصى طول للوصلات (متر) | أقصى فرق ارتفاع بين الوحدتين (متر) |
|---|---|---|---|---|---|
| 53QHAET12DN-708F | ألتيماكس إنفرتر — سبليت حائطي | 3/8" | 1/4" | 25 م | 10 م |
| 53QHCT12DN-708F | أوبتي ماكس إنفرتر — سبليت حائطي | 1/2" | 1/4" | 25 م | 10 م |
| 53QHCT18DN-708F | أوبتي ماكس إنفرتر — سبليت حائطي | 1/2" | 1/4" | 30 م | 20 م |
| 53QHCT24DN-708F | أوبتي ماكس إنفرتر — سبليت حائطي | 5/8" | 3/8" | 35 م | 20 م |
| 53QHET30DN-708F | أوبتي ماكس إنفرتر — سبليت حائطي | 5/8" | 3/8" | 50 م | 25 م |
| 53QHET36DN-708F | أوبتي ماكس إنفرتر — سبليت حائطي | 5/8" | 3/8" | 50 م | 25 م |
| 53QHCT12N-708F | أوبتي ماكس — سبليت حائطي | 1/2" | 1/4" | 10 م | 4 م |
| 53QHCT18N-708F | أوبتي ماكس — سبليت حائطي | 1/2" | 1/4" | 20 م | 10 م |
| 53QHCT24N-708F | أوبتي ماكس — سبليت حائطي | 5/8" | 3/8" | 20 م | 10 م |
| 53QHET30N-708F | أوبتي ماكس — سبليت حائطي | 5/8" | 3/8" | 25 م | 10 م |
| 53QHET36N-708F | أوبتي ماكس — سبليت حائطي | 3/4" | 3/8" | 25 م | 10 م |
| 53KHCT12N-708 | أوبتي ماكس — سبليت حائطي (بارد فقط) | 1/2" | 1/4" | 10 م | 4 م |
| 53KHCT18N-708 | أوبتي ماكس — سبليت حائطي (بارد فقط) | 1/2" | 1/4" | 20 م | 10 م |
| 53KHCT24N-708 | أوبتي ماكس — سبليت حائطي (بارد فقط) | 5/8" | 3/8" | 20 م | 10 م |
| 53QFLT18N-708 | بريستيج برو — أرضي / سقفي | 1/2" | 1/4" | 20 م | 10 م |
| 53QFLT24N-708 | بريستيج برو — أرضي / سقفي | 5/8" | 3/8" | 20 م | 10 م |
| 53QFLT30N-708 | بريستيج برو — أرضي / سقفي | 5/8" | 3/8" | 25 م | 10 م |
| 53QFLT36N-708 | بريستيج برو — أرضي / سقفي | 3/4" | 3/8" | 25 م | 10 م |
| 53QFGDT60DN-508 | إليجانت إنفرتر — فري ستاند | 3/4" | 3/8" | 50 م | 30 م |
| 53QFJT36N-708 | فري ستاند | 3/4" | 3/8" | 25 م | 15 م |
| 53KFJT60N-508 | فري ستاند (بارد فقط) | 7/8" | 1/2" | 30 م | 15 م |
| 53KFMT60N-508 | إليجانت برو — فري ستاند (بارد فقط) | 3/4" | 3/8" | 30 م | 15 م |
| 53QCDT36DN-708 | كاسيت سقفي إنفرتر — تجاري | 5/8" | 3/8" | 50 م | 25 م |
| 53QCDT48DN-508 | كاسيت سقفي إنفرتر — تجاري | 5/8" | 3/8" | 50 م | 30 م |
| 53QDMT18DN-718A6 | كلاسي كول برو إنفرتر — كونسيلد | 1/2" | 1/4" | 30 م | 20 م |
| 53QDMT24DN-718A6 | كلاسي كول برو إنفرتر — كونسيلد | 5/8" | 3/8" | 50 م | 25 م |
| 53QDMT36DN-718A6 | كلاسي كول برو إنفرتر — كونسيلد | 3/4" | 3/8" | 50 م | 25 م |
| 53QDHT48DN-518TG | كلاسي كول برو إنفرتر — كونسيلد | 3/4" | 3/8" | 50 م | 30 م |
| 53QDHT60DN-518TG | كلاسي كول برو إنفرتر — كونسيلد | 7/8" | 3/8" | 50 م | 30 م |
| 53QDMT12N-718A6 | كلاسي كول برو — كونسيلد | 1/2" | 1/4" | 13 م | 5 م |
| 53QDMT18N-718A6 | كلاسي كول برو — كونسيلد | 1/2" | 1/4" | 20 م | 10 م |
| 53QDMT24N-718A6 | كلاسي كول برو — كونسيلد | 5/8" | 3/8" | 20 م | 10 م |
| 53QDMT30N-718A6 | كلاسي كول برو — كونسيلد | 5/8" | 3/8" | 25 م | 10 م |
| 53QDMT36N-718A6 | كلاسي كول برو — كونسيلد | 3/4" | 3/8" | 25 م | 10 م |
| 53QDMT48N-518A6 | كلاسي كول برو — كونسيلد | 3/4" | 3/8" | 30 م | 15 م |
| 53QDMT60N-518A6 | كلاسي كول برو — كونسيلد | 3/4" | 3/8" | 30 م | 15 م |
ثانيًا: أقطار وأطوال مواسير الفريون — أجهزة ميديا Midea
🧊 فريون الجدول ده: R410A (حسب كتالوج المُصنّع). سلاسل اكس كول نيو واكس كول إنفرتر واكستريم وايكو ماستر بتشتغل بـR32 وليها كتالوج منفصل — ممنوع الخلط بين النوعين.
| موديل الجهاز | الاسم التجاري / النوع | قطر ماسورة الغاز (بوصة) | قطر ماسورة السائل (بوصة) | أقصى طول للوصلات (متر) | أقصى فرق ارتفاع بين الوحدتين (متر) |
|---|---|---|---|---|---|
| MSFA1T-12HR-DN | بريزليس إنفرتر — سبليت حائطي | 3/8" | 1/4" | 25 م | 10 م |
| MSC1T-12HR-DN-F | ميشن إنفرتر — سبليت حائطي | 1/2" | 1/4" | 25 م | 10 م |
| MSC1T-18HR-DN-F | ميشن إنفرتر — سبليت حائطي | 1/2" | 1/4" | 30 م | 20 م |
| MSC1T-24HR-DN-F | ميشن إنفرتر — سبليت حائطي | 5/8" | 3/8" | 35 م | 20 م |
| M1SABT-30HRDNF-Q8 | ميشن إنفرتر — سبليت حائطي | 5/8" | 3/8" | 50 م | 25 م |
| M1SABT-36HRDNF-Q8 | ميشن إنفرتر — سبليت حائطي | 5/8" | 3/8" | 50 م | 25 م |
| MSC1T-12HR-NF | ميشن برو — سبليت حائطي | 1/2" | 1/4" | 10 م | 4 م |
| MSC1T-18HR-NF | ميشن برو — سبليت حائطي | 1/2" | 1/4" | 20 م | 10 م |
| MSC1T-24HR-NF | ميشن برو — سبليت حائطي | 5/8" | 3/8" | 20 م | 10 م |
| MSF1T-30HR-NF | ميشن برو — سبليت حائطي | 5/8" | 3/8" | 25 م | 10 م |
| MSF1T-36HR-NF | ميشن برو — سبليت حائطي | 3/4" | 3/8" | 25 م | 10 م |
| MSC1T-12CR-N | ميشن برو — سبليت حائطي | 1/2" | 1/4" | 10 م | 4 م |
| MSC1T-18CR-N | ميشن برو — سبليت حائطي | 1/2" | 1/4" | 20 م | 10 م |
| MSC1T-24CR-N | ميشن برو — سبليت حائطي | 5/8" | 3/8" | 20 م | 10 م |
| MSZ1T-18HR-N | فليكسي كوول برو — أرضي / سقفي | 1/2" | 1/4" | 15 م | 8 م |
| MSZ1T-24HR-N | فليكسي كوول برو — أرضي / سقفي | 5/8" | 3/8" | 20 م | 10 م |
| MSZ1T-30HR-N | فليكسي كوول برو — أرضي / سقفي | 5/8" | 3/8" | 25 م | 10 م |
| MSZ1T-36HR-N | فليكسي كوول برو — أرضي / سقفي | 3/4" | 3/8" | 25 م | 10 م |
| M1FPAT-36HRN-Q8 | تربو سمارت برو — فري ستاند | 3/4" | 3/8" | 25 م | 15 م |
ثالثًا: بيانات الضواغط — أجهزة كاريير Carrier
نوع الضاغط ومورده ومنشأه لكل موديل — بيفرق في الكفاءة ومستوى الصوت وعمر الجهاز.
🧊 فريون الجدول ده: R410A (حسب كتالوج المُصنّع). سلاسل اكس كول نيو واكس كول إنفرتر واكستريم وايكو ماستر بتشتغل بـR32 وليها كتالوج منفصل — ممنوع الخلط بين النوعين.
| موديل الجهاز | الاسم التجاري / النوع | نوع الضاغط | مورد الضاغط | منشأ الضاغط | الفريون |
|---|---|---|---|---|---|
| 53QHAET12DN-708F | ألتيماكس إنفرتر — سبليت حائطي | تروبيكال دوراني إنفرتر | GMCC توشيبا | الصين | R410A |
| 53QHCT12DN-708F | أوبتي ماكس إنفرتر — سبليت حائطي | تروبيكال دوراني إنفرتر | GMCC توشيبا | الصين | R410A |
| 53QHCT18DN-708F | أوبتي ماكس إنفرتر — سبليت حائطي | تروبيكال دوراني إنفرتر | GMCC توشيبا | الصين | R410A |
| 53QHCT24DN-708F | أوبتي ماكس إنفرتر — سبليت حائطي | تروبيكال إنفرتر دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| 53QHET30DN-708F | أوبتي ماكس إنفرتر — سبليت حائطي | تروبيكال إنفرتر دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| 53QHET36DN-708F | أوبتي ماكس إنفرتر — سبليت حائطي | تروبيكال إنفرتر دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| 53QHCT12N-708F | أوبتي ماكس — سبليت حائطي | تروبيكال دوراني | GMCC توشيبا / هيتاشي | الصين | R410A |
| 53QHCT18N-708F | أوبتي ماكس — سبليت حائطي | تروبيكال دوراني | GMCC توشيبا / هيتاشي | الصين | R410A |
| 53QHCT24N-708F | أوبتي ماكس — سبليت حائطي | تروبيكال دوراني | GMCC توشيبا / هيتاشي | الصين | R410A |
| 53QHET30N-708F | أوبتي ماكس — سبليت حائطي | تروبيكال دوراني مزدوج | هيتاشي / GMCC توشيبا | الصين | R410A |
| 53QHET36N-708F | أوبتي ماكس — سبليت حائطي | تروبيكال دوراني مزدوج | هيتاشي / GMCC توشيبا | الصين | R410A |
| 53KHCT12N-708 | أوبتي ماكس — سبليت حائطي (بارد فقط) | تروبيكال دوراني | هيتاشي | الصين | R410A |
| 53KHCT18N-708 | أوبتي ماكس — سبليت حائطي (بارد فقط) | تروبيكال دوراني | GMCC توشيبا | الصين | R410A |
| 53KHCT24N-708 | أوبتي ماكس — سبليت حائطي (بارد فقط) | تروبيكال دوراني | GMCC توشيبا / هيتاشي | الصين | R410A |
| 53QFLT18N-708 | بريستيج برو — أرضي / سقفي | تروبيكال دوراني | GMCC توشيبا | الصين | R410A |
| 53QFLT24N-708 | بريستيج برو — أرضي / سقفي | تروبيكال دوراني | هيتاشي | الصين | R410A |
| 53QFLT30N-708 | بريستيج برو — أرضي / سقفي | تروبيكال دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| 53QFLT36N-708 | بريستيج برو — أرضي / سقفي | تروبيكال دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| 53QFGDT60DN-508 | إليجانت إنفرتر — فري ستاند | تروبيكال إنفرتر دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| 53QFJT36N-708 | فري ستاند | تروبيكال دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| 53KFJT60N-508 | فري ستاند (بارد فقط) | تروبيكال Scroll | كوبلاند | تايلاند | R410A |
| 53KFMT60N-508 | إليجانت برو — فري ستاند (بارد فقط) | تروبيكال Scroll | كوبلاند | تايلاند | R410A |
| 53QCDT36DN-708 | كاسيت سقفي إنفرتر — تجاري | تروبيكال إنفرتر دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| 53QCDT48DN-508 | كاسيت سقفي إنفرتر — تجاري | تروبيكال إنفرتر دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| 53QDMT18DN-718A6 | كلاسي كول برو إنفرتر — كونسيلد | سوبر تروبيكال إنفرتر دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| 53QDMT24DN-718A6 | كلاسي كول برو إنفرتر — كونسيلد | سوبر تروبيكال إنفرتر دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| 53QDMT36DN-718A6 | كلاسي كول برو إنفرتر — كونسيلد | سوبر تروبيكال إنفرتر دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| 53QDHT48DN-518TG | كلاسي كول برو إنفرتر — كونسيلد | سوبر تروبيكال إنفرتر دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| 53QDHT60DN-518TG | كلاسي كول برو إنفرتر — كونسيلد | سوبر تروبيكال إنفرتر دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| 53QDMT12N-718A6 | كلاسي كول برو — كونسيلد | تروبيكال دوراني | GMCC توشيبا | الصين | R410A |
| 53QDMT18N-718A6 | كلاسي كول برو — كونسيلد | تروبيكال دوراني | GMCC توشيبا | الصين | R410A |
| 53QDMT24N-718A6 | كلاسي كول برو — كونسيلد | تروبيكال دوراني | هيتاشي | الصين | R410A |
| 53QDMT30N-718A6 | كلاسي كول برو — كونسيلد | تروبيكال دوراني مزدوج | هيتاشي / GMCC توشيبا | الصين | R410A |
| 53QDMT36N-718A6 | كلاسي كول برو — كونسيلد | تروبيكال دوراني مزدوج | هيتاشي / GMCC توشيبا | الصين | R410A |
| 53QDMT48N-518A6 | كلاسي كول برو — كونسيلد | تروبيكال Scroll | كوبلاند | تايلاند | R410A |
| 53QDMT60N-518A6 | كلاسي كول برو — كونسيلد | تروبيكال Scroll | كوبلاند | تايلاند | R410A |
رابعًا: بيانات الضواغط — أجهزة ميديا Midea
🧊 فريون الجدول ده: R410A (حسب كتالوج المُصنّع). سلاسل اكس كول نيو واكس كول إنفرتر واكستريم وايكو ماستر بتشتغل بـR32 وليها كتالوج منفصل — ممنوع الخلط بين النوعين.
| موديل الجهاز | الاسم التجاري / النوع | نوع الضاغط | مورد الضاغط | منشأ الضاغط | الفريون |
|---|---|---|---|---|---|
| MSFA1T-12HR-DN | بريزليس إنفرتر — سبليت حائطي | تروبيكال دوراني إنفرتر | GMCC توشيبا | الصين | R410A |
| MSC1T-12HR-DN-F | ميشن إنفرتر — سبليت حائطي | تروبيكال دوراني إنفرتر | GMCC توشيبا | الصين | R410A |
| MSC1T-18HR-DN-F | ميشن إنفرتر — سبليت حائطي | تروبيكال دوراني إنفرتر | GMCC توشيبا | الصين | R410A |
| MSC1T-24HR-DN-F | ميشن إنفرتر — سبليت حائطي | تروبيكال إنفرتر دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| M1SABT-30HRDNF-Q8 | ميشن إنفرتر — سبليت حائطي | تروبيكال إنفرتر دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| M1SABT-36HRDNF-Q8 | ميشن إنفرتر — سبليت حائطي | تروبيكال إنفرتر دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| MSC1T-12HR-NF | ميشن برو — سبليت حائطي | تروبيكال دوراني | GMCC توشيبا / هيتاشي | الصين | R410A |
| MSC1T-18HR-NF | ميشن برو — سبليت حائطي | تروبيكال دوراني | GMCC توشيبا / هيتاشي | الصين | R410A |
| MSC1T-24HR-NF | ميشن برو — سبليت حائطي | تروبيكال دوراني | GMCC توشيبا / هيتاشي | الصين | R410A |
| MSF1T-30HR-NF | ميشن برو — سبليت حائطي | تروبيكال دوراني مزدوج | هيتاشي / GMCC توشيبا | الصين | R410A |
| MSF1T-36HR-NF | ميشن برو — سبليت حائطي | تروبيكال دوراني مزدوج | هيتاشي / GMCC توشيبا | الصين | R410A |
| MSC1T-12CR-N | ميشن برو — سبليت حائطي | تروبيكال دوراني | GMCC توشيبا | الصين | R410A |
| MSC1T-18CR-N | ميشن برو — سبليت حائطي | تروبيكال دوراني | GMCC توشيبا | الصين | R410A |
| MSC1T-24CR-N | ميشن برو — سبليت حائطي | تروبيكال دوراني | هيتاشي | الصين | R410A |
| MSZ1T-18HR-N | فليكسي كوول برو — أرضي / سقفي | تروبيكال دوراني | GMCC توشيبا | الصين | R410A |
| MSZ1T-24HR-N | فليكسي كوول برو — أرضي / سقفي | تروبيكال دوراني | هيتاشي | الصين | R410A |
| MSZ1T-30HR-N | فليكسي كوول برو — أرضي / سقفي | تروبيكال دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| MSZ1T-36HR-N | فليكسي كوول برو — أرضي / سقفي | تروبيكال دوراني مزدوج | GMCC توشيبا | الصين | R410A |
| M1FPAT-36HRN-Q8 | تربو سمارت برو — فري ستاند | تروبيكال دوراني مزدوج | GMCC توشيبا | الصين | R410A |
خامسًا: سلاسل الفريون R32 — كاريير اكس كول وميديا اكستريم وايكو ماستر
🧊 فريون الجداول دي: R32 — الجيل الأحدث: كفاءة أعلى واستهلاك كهرباء أقل وتأثير بيئي أقل. ممنوع شحنها بـR410A أو خلط النوعين.
كاريير اكس كول نيو (X-Cool New)
| موديل الجهاز | السلسلة | القدرة | بارد / بارد ساخن | الفريون | النوع |
|---|---|---|---|---|---|
| 53KHEFT12N8-708F | اكس كول نيو | 1.5 حصان | بارد فقط | R32 | سبليت حائطي |
| 53KHEFT18N8-708F | اكس كول نيو | 2.25 حصان | بارد فقط | R32 | سبليت حائطي |
| 53KHEFT24N8-708F | اكس كول نيو | 3 حصان | بارد فقط | R32 | سبليت حائطي |
| 53QHEFT12N8-708F | اكس كول نيو | 1.5 حصان | بارد / ساخن | R32 | سبليت حائطي |
| 53QHEFT18N8-708F | اكس كول نيو | 2.25 حصان | بارد / ساخن | R32 | سبليت حائطي |
| 53QHEFT24N8-708F | اكس كول نيو | 3 حصان | بارد / ساخن | R32 | سبليت حائطي |
كاريير اكس كول إنفرتر (X-Cool Inverter)
| موديل الجهاز | السلسلة | القدرة | بارد / بارد ساخن | الفريون | النوع |
|---|---|---|---|---|---|
| 53KHEFT12DN8-708F | اكس كول إنفرتر | 1.5 حصان | بارد فقط | R32 | سبليت حائطي |
| 53KHEFT18DN8-708F | اكس كول إنفرتر | 2.25 حصان | بارد فقط | R32 | سبليت حائطي |
| 53QHEFT12DN8-708F | اكس كول إنفرتر | 1.5 حصان | بارد / ساخن | R32 | سبليت حائطي |
| 53QHEFT18DN8-708F | اكس كول إنفرتر | 2.25 حصان | بارد / ساخن | R32 | سبليت حائطي |
| 53QHEFT24DN8-708F | اكس كول إنفرتر | 3 حصان | بارد / ساخن | R32 | سبليت حائطي |
ميديا اكستريم (Xtreme)
| موديل الجهاز | السلسلة | القدرة | بارد / بارد ساخن | الفريون | النوع |
|---|---|---|---|---|---|
| M1SEFT-12HRN8F-Q8 | اكستريم | 1.5 حصان | بارد / ساخن | R32 | سبليت حائطي |
| M1SEFT-18CRN8F-Q8 | اكستريم | 2.25 حصان | بارد فقط | R32 | سبليت حائطي |
| M1SEFT-18HRN8F-Q8 | اكستريم | 2.25 حصان | بارد / ساخن | R32 | سبليت حائطي |
| M1SEFT-24CRN8F-Q8 | اكستريم | 3 حصان | بارد فقط | R32 | سبليت حائطي |
| M1SEFT-24HRN8F-Q8 | اكستريم | 3 حصان | بارد / ساخن | R32 | سبليت حائطي |
ايكو ماستر إنفرتر (Eco Master Inverter)
| موديل الجهاز | السلسلة | القدرة | بارد / بارد ساخن | الفريون | النوع |
|---|---|---|---|---|---|
| M1SEFT-12CRDN8F-Q8 | ايكو ماستر إنفرتر | 1.5 حصان | بارد فقط | R32 | سبليت حائطي |
| M1SEFT-12HRDN8F-Q8 | ايكو ماستر إنفرتر | 1.5 حصان | بارد / ساخن | R32 | سبليت حائطي |
| M1SEFT-18CRDN8F-Q8 | ايكو ماستر إنفرتر | 2.25 حصان | بارد فقط | R32 | سبليت حائطي |
| M1SEFT-18HRDN8F-Q8 | ايكو ماستر إنفرتر | 2.25 حصان | بارد / ساخن | R32 | سبليت حائطي |
| M1SEFT-24CRDN8F-Q8 | ايكو ماستر إنفرتر | 3 حصان | بارد فقط | R32 | سبليت حائطي |
| M1SEFT-24HRDN8F-Q8 | ايكو ماستر إنفرتر | 3 حصان | بارد / ساخن | R32 | سبليت حائطي |
أقطار المواسير وأطوال الوصلات للسلاسل دي:
كتالوج المواسير الخاص بسلاسل R32 منفصل عن جداول R410A اللي فوق، وبنراجعه على الموديل قبل أي تأسيس.
لو محتاج مقاسات موديل معيّن من دول لمشروعك، كلّمنا وهنبعتهالك من كتالوج الجهاز —
أو اطلب معاينة وإحنا نعمل دراسة المسار كاملة.
ملاحظات فنية قبل ما تعتمد المقاسات
- المقاس مش اختياري. استخدام ماسورة أصغر من المذكور بيرفع فقد الضغط ويقلل التبريد، والأكبر من اللازم بيأثر على رجوع الزيت للضاغط.
- الطول الفعلي بيتحسب بالمسار مش بالخط المستقيم. احسب كل الكوس والانحناءات والصعود والهبوط.
- زيادة شحنة الفريون عند تجاوز الطول القياسي بتتحدد من كتالوج الموديل بالوزن — مش بالتقدير.
- العزل الحراري إلزامي على الماسورتين (الغاز والسائل) بسمك مناسب، وأي جزء مكشوف بيسبب تكثيف ومياه.
- اختبار الضغط بالنيتروجين والتفريغ (Vacuum) قبل فتح الفريون خطوة مش بتتشال — دي اللي بتكشف أي تسريب في الوصلات المدفونة.
- الفريون يختلف حسب السلسلة — ومينفعش تخلط: الموديلات المذكورة في الجداول دي بتشتغل بفريون R410A. أما السلاسل الأحدث — اكس كول نيو واكس كول إنفرتر واكستريم وايكو ماستر — فبتشتغل بفريون R32. الفريونين مختلفين في الضغط والزيت، وشحن جهاز R32 بفريون R410A (أو العكس) بيتلف الضاغط. اقرا لوحة بيانات الجهاز قبل أي شحن.
تنبيه: الجداول دي مرجع سريع منقول من كتالوجات المُصنّع الرسمية لأغراض تعليمية ومهنية. قبل التنفيذ راجع كتالوج الموديل المحدد المرفق مع الجهاز — المواصفات بتختلف بين الإصدارات وسنوات الإنتاج.
أسئلة شائعة
إزاي أعرف قطر ماسورة النحاس المناسب لتكييفي؟
قطر المواسير مش بيتحدد بالتخمين ولا بقدرة الجهاز لوحدها — بيتحدد من كتالوج الموديل نفسه. دوّر على موديل جهازك في الجدول فوق وهتلاقي قطر ماسورة الغاز وماسورة السائل بالبوصة. أي تغيير في المقاس بيأثر على كفاءة التبريد وعمر الضاغط.
لو المسافة بين الوحدة الداخلية والخارجية أطول من المسموح؟
كل موديل ليه أقصى طول للوصلات وأقصى فرق ارتفاع بين الوحدتين، والجدول فوق بيوضحهم. لو مسافة موقعك أطول، الحل مش إنك تمدّ وخلاص — لازم مراجعة هندسية: إما اختيار موديل بمدى أطول، أو إعادة توزيع أماكن الوحدات، أو زيادة شحنة الفريون بالحساب حسب تعليمات المُصنّع.
هل زيادة طول المواسير بتقلل كفاءة التكييف؟

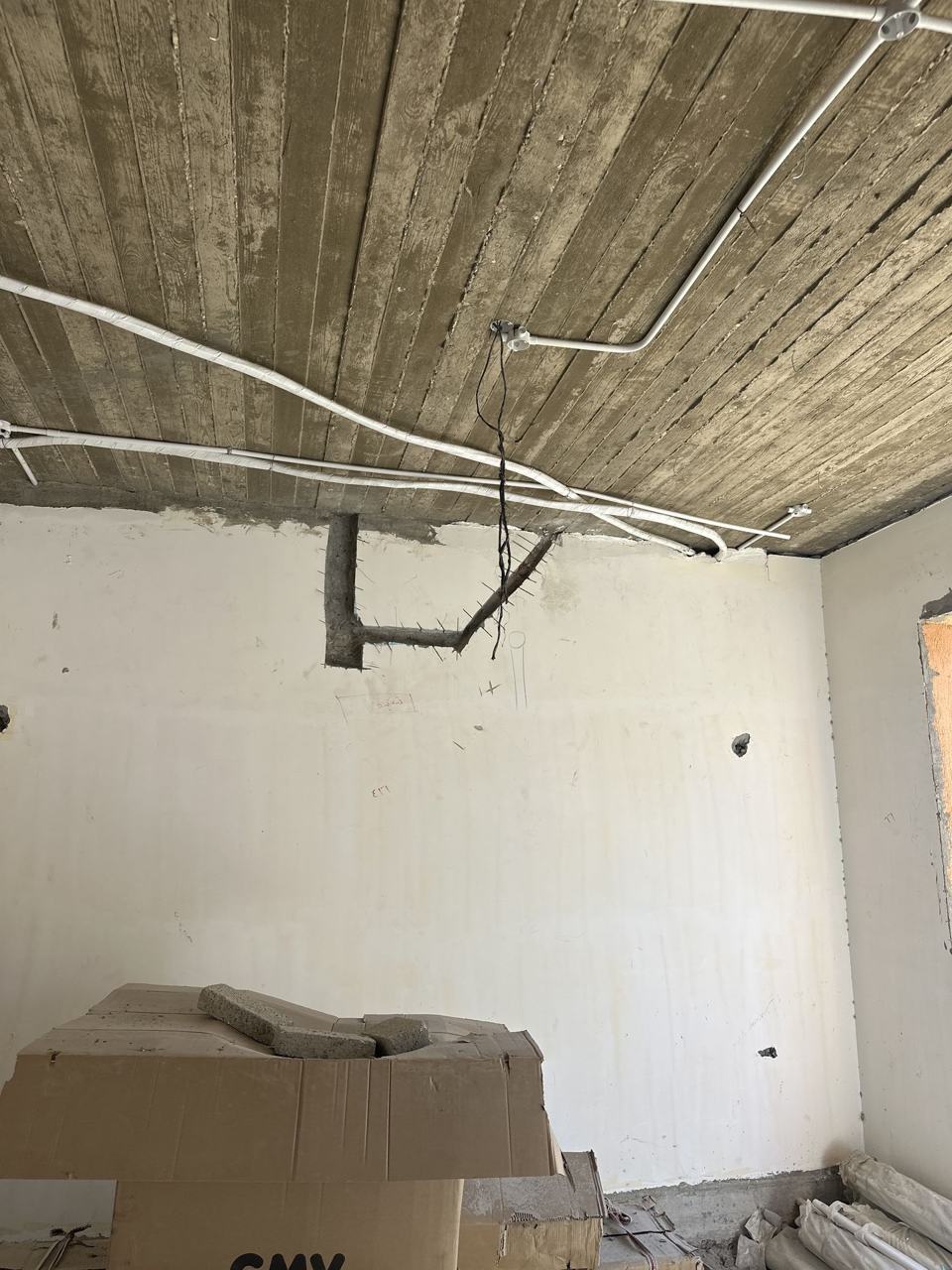

أيوه. كل ما زاد الطول وفرق الارتفاع، كل ما زاد الفقد في الضغط وقلّ التبريد الفعلي، وزاد الحمل على الضاغط. عشان كده بنخطط مسار النحاس في مرحلة التأسيس قبل المحارة — مش بعد ما الحيطة تتقفل.
الموديلات دي بتشتغل بأنهي فريون — R410A ولا R32؟
كل الموديلات المذكورة في الجداول اللي فوق بتشتغل بفريون R410A. لكن السلاسل الأحدث من كاريير وميديا — زي اكس كول نيو واكس كول إنفرتر واكستريم وايكو ماستر — بتشتغل بفريون R32. ممنوع تمامًا خلط النوعين أو استبدال واحد بالتاني: الضغوط ونوع الزيت مختلفين، والنتيجة ضاغط تالف. اتأكد من نوع الفريون من لوحة بيانات الوحدة الخارجية نفسها، والشحن يتم بالوزن حسب كتالوج الموديل مش بالضغط بالتقدير.
محتاج مراجعة هندسية لمسار النحاس في مشروعك؟
الشوري لحلول التكييف بتعمل دراسة مسار كاملة قبل التأسيس: حساب الأحمال، اختيار المقاسات، تحديد أماكن الوحدات، واختبار ضغط موثّق بالصور.
